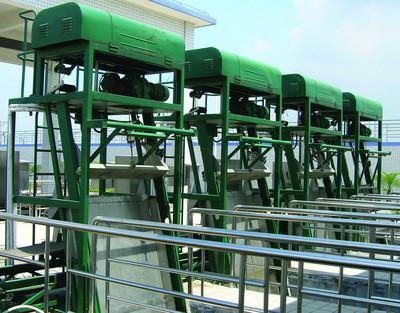

SG型三索式钢丝绳格栅

用途:
    适用于大中型的自来水厂、雨/污水提升泵站、污水处理厂及电厂进水口等处,以拦截和清除水中粗大的漂浮物和底部沉积物,保护水泵叶轮,减轻后续工艺设备的处理负荷。
结构及工作原理:
    该设备的机架固定在井口上端,由固定栅条组成过水栅面,当污水流进栅面,大于栅隙的杂物呗拦截;耙斗先由翻耙点击驱动,完成开翻动作后停止,再由升降点击驱动,并在高度限制器的控制下,沿两侧导轨下降至格栅井底部后停止,并再次自动开启翻耙电机,完成合耙动作后停止,升降电机又再次启动,耙斗在钢丝绳的牵引下,插入栅条间隙中,将拦截的杂物捞起,并沿着栅面、挡渣板上升,在高度限制器的控制下,在到达卸料口位置后,升降电机停止,上机架处的清污板随耙斗的上升动作自动将杂物刮除,从卸料口中落入输送机或垃圾小车上,一次清捞过程完成。
主要特点:
1、框架结构独特,采用分体式,即上机架与下部栅体不是一体
2、耙斗采用专用的大容量、重载型的抓斗式,通过两侧的滚轮导向和钢丝绳牵引保证其运行平稳
3、在上机架上设有卸料刮板,可有效地将耙斗内的污物刮至卸料口排出,卸料干净彻底
4、耙斗的升降和开合为两个独立的驱动系统,在电器系统的控制下按设置的程序运行

5、设备操作简便,可直接就地/远程控制设备的运行

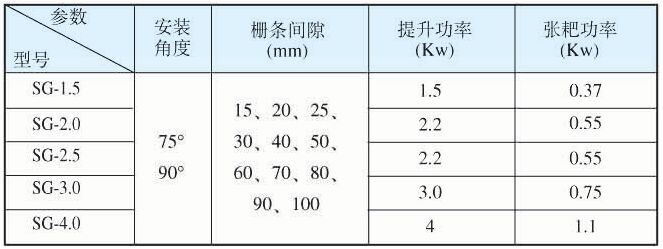

技术参数:
